Pomiary elektryczne

Szkolenie z pomiarów instalacji elektrycznych to niezbędny krok dla osób pragnących zdobyć uprawnienia do wykonywania prac kontrolno-pomiarowych w dziedzinie elektroenergetyki.

Szkolenie z pomiarów instalacji elektrycznych jest idealnym rozwiązaniem dla osób, które chcą poszerzyć swoje kompetencje zawodowe i zdobyć uprawnienia do wykonywania prac kontrolno-pomiarowych.

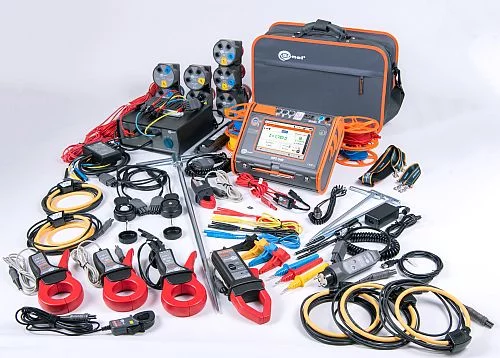

W trakcie szkolenia wykorzystujemy m.in. miernik Sonel MPI 540 oraz tablice demonstracyjną Sonel DB-1.

Szkolenie w zakresie instalacji elektrycznych

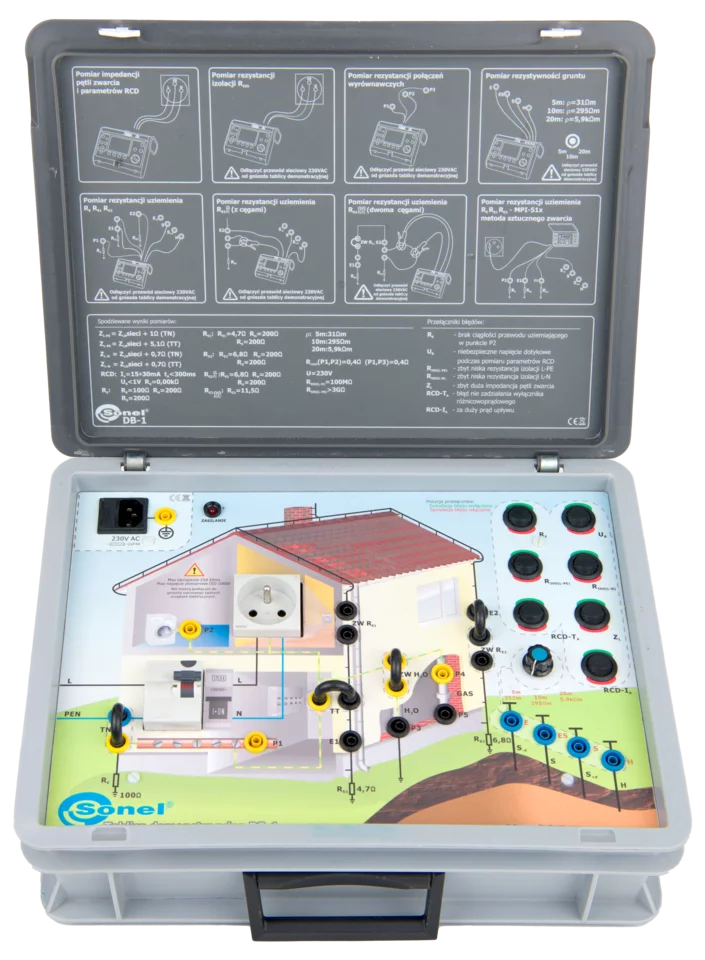

Tablica Sonel DB-1 pozwala na symulację pomiarów elektrycznych oraz uszkodzeń i nieprawidłowości w obwodach. Umożliwia prezentację pomiarów impedancji pętli zwarciowej, parametrów wyłącznika RCD, rezystancji izolacji, ciągłości połączeń ochronnych i wyrównawczych. Unikatową cechą jest możliwość prezentowania pomiarów uziemienia metodami technicznymi (3p, 4p), metodą techniczną z cęgami, metodą dwucęgową, jak i również z wykorzystaniem przyrządu do pomiaru pętli zwarcia.

Dla każdego pomiaru można zasymulować różne warunki pracy oraz pokazać typowe błędy i nieprawidłowości występujące w rzeczywistych instalacjach odbiorczych. Konstrukcja Sonel DB-1 umożliwia jej wykorzystanie w dowolnym miejscu pod warunkiem zasilenia napięciem 230 V. Wszystkie wykonywane pomiary z użyciem DB-1 nie ingerują w żaden sposób na instalację, do której zostanie podłączona tablica demonstracyjna.

Charakterystyka

Tablica DB-1 umożliwia zademonstrowanie sposobu przeprowadzenia następujących badań:

• impedancji pętli zwarcia dla oceny warunku samoczynnego wyłączenia zasilania,

• parametrów zabezpieczeń RCD,

• rezystancji uziemień,

• rezystywności gruntów,

• ciągłości połączeń wyrównawczych,

• rezystancji izolacji,

• napięcia sieci zasilającej.

Możliwe jest zasymulowanie typowych usterek i nieprawidłowości w sieci odbiorczej.

Pomiary

Parametry techniczne tablicy DB-1 oraz właściwości poszczególnych funkcji:

• Impedancja pętli zwarcia:

  • pomiar pętli zwarcia L-N prądami impulsowymi do 25 A i 60 ms

  • pomiar pętli zwarcia L-PE prądami do 20 mA

• Parametry zabezpieczeń RCD (wyłącznik 30 mA):

  • pomiar czasu zadziałania wyłącznika RCD

  • pomiar prądu zadziałania RCD

  • pomiar rezystancji uziemienia

  • pomiar napięcia dotykowego

• Rezystywność gruntów:

  • pomiar rezystywności metodą Wennera dla trzech rodzajów gruntów (31 Ωm, 295 Ωm oraz 5,9 kΩm)

• Rezystancja uziemień. Pomiar metodą:

  • dwubiegunową

  • trójbiegunową

  • czteroprzewodową

  • trójbiegunową z cęgami

  • dwucęgową

  • z wykorzystaniem miernika do pomiaru pętli zwarcia

• Ciągłość połączeń:

  • pomiar połączeń wyrównawczych i połączeń części przewodzących dostępnych

• Rezystancja izolacji:

  • pomiar izolacji L-N

  • pomiar izolacji L-PE

  • pomiar izolacji N-PE

• Pomiar napięcia:

  • pomiar napięć w gnieździe wtykowym

• Symulacja nieprawidłowości:

  • brak ciągłości przewodu uziemiającego (R_E)

  • przekroczenie napięcia bezpiecznego podczas pomiaru RCD (U_B)

  • przekroczony dopuszczalny prąd zadziałania RCD (I_A)

  • przekroczony dopuszczalny czas zadziałania RCD (t_A)

  • zbyt niska rezystancja izolacji L-N (R_ISO(L-N))

  • zbyt niska rezystancja izolacji L-PE (R_ISO(L-PE))

  • za duża impedancja pętli zwarcia (Z_L)

• Gniazdo sieciowe 230V
